中水回用系统的工艺流程：
根据项目水质和现场实际情况,采用膜技术为核心工艺进行中水回用处理。

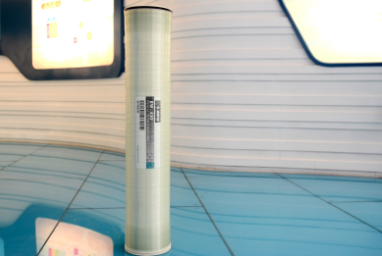

系统工艺流程为：污水处理厂来中水→反应沉淀池→高效纤维过滤器→清水池→清水泵→加热器→自清洗过滤器→超滤装置→超滤水箱→超滤水泵→一级保安过滤器→一级高压泵→一级RO装置→一级淡水箱→一级淡水泵→二级高压泵→二级RO装置→二级淡水箱。进入超滤系统前加入杀菌剂,控制原水中微生物的生长;进入一级RO系统前投加还原剂和阻垢剂,防止结垢和氧化;进入二级RO系统前加碱,除去二氧化碳,提高脱盐率。
预处理系统主要控制指标为悬浮物和浊度,通过在线浊度仪连续监测产水浊度。预处理投加聚合氯化铝作为絮凝剂,正常加药量30mg/L。由于原水水质较差,沉淀污泥较多,系统设计自动排泥阀进行定期排泥,并根据进水浊度变化手动调节絮凝剂投入量,正常情况下高效过滤器出水浊度可维持在5NTU以下。
中水回用系统预处理系统设计：
预处理系统包含网格絮凝沉淀池和高效纤维过滤器。污水处理厂中水通过管道输送到网格絮凝沉淀池的絮凝段,进水前加絮凝剂混合。在絮凝池中原水通过混合反应,形成大颗粒的矾花,经过斜管沉淀池的加速沉淀,出水得到净化。沉淀池出水通过提升泵送到高效纤维过滤器后进入清水池。
网格絮凝沉淀池结构紧凑,占地面积小,维护管理简单,药剂混合无需动力,运行费用较低。高效纤维过滤器由独特的自适应纤维滤料和过滤器罐体构成,采用专用的深沟道窄缝栅网,过滤精度高,过滤速度快,反洗采用水和空气联合反冲,由过滤器底部通入,将因过滤压实的滤床冲散。由于自适应滤料的特性,附着在滤料上的污垢很容易脱落,从而达到快速冲洗干净的目的。预处理系统设置3用1备,单列出水220m3/h。
